אני רוצה לספר הפעם סיפור על קבל אחד קטן שגרם למחשב שלם לא להדלק 😱.

לפני מספר חודשים קיבלתי הודעה דחופה מחבר: "המחשב שלי מת! אני לוחץ על הכפתור – וכלום, כאילו הוא נרדם ולא מתעורר."

הוא כבר התחיל לדמיין הוצאה כספית של אלפי שקלים על מחשב חדש.

תהליך הבדיקה מתחיל עם מבט על לוח האם. לקחתי את המולטימטר – מכשיר שמודד התנגדות, זרם חשמלי ומתח – והתחלתי לבדוק את הקבלים בכל ספקי המתח על לוח האם, ויש הרבה כאלו אבל כשיודעים איפה לבדוק אפשר לעשות זאת מהר.

אחרי מספר מדידות על מגוון הקבלים ראיתי משהו חשוד (או יותר נכון... משהו שחיפשתי), ההתנגדות של אחד הקבלים היתה קרובה מאוד לאפס אוהם, כלומר כמעט קצר מוחלט. יותר נכון אפס נקודה 3 אוהם.

אבל יש בעיה... ישנם הרבה קבלים שמחוברים במקביל ולכן אם אחד מהם הפך להיות קצר חשמלי אני אמדוד את אותו קצר על כל אחד מהקבלים האחרים. מה הכוונה? אם תחברו למשל 10 נגדים של 100 אוהם במקביל תקבלו התנגדות של 10 אוהם. אבל מה קורה אם אחד הנגדים הפך להיות קצר מוחלט? ההתנגדות שלו הפכה להיות אפס אוהם? אתם תמדדו אפס אוהם!!! אבל אם כל הנגדים נראים אותו דבר והם מפוזרים על הכרטיס, איך תדעו מי מהם הנגד התקול?

עכשיו צריך להבין מי מבין כל הקבלים הוא הקבל החשוד. כדי למצוא את החשוד, שלפתי גם מצלמה תרמית. המצלמה הזו מראה אזורים חמים על הלוח, וקבל תקול שגורם לקצר בדרך כלל מתחמם יותר מדי כאשר זורם דרכו זרם גבוה כתוצאה מהיותו קצר. לא תמיד אפשר לעשות זאת בצורה פשוטה, לפעמים צריך להשתמש בטכניקות של הזרקת מתח אבל על הטכניקות האלו נדבר בסיפור אחר.

ואכן, על המסך של המצלמה זיהיתי נקודה חמה קטנה – קבל קרמי זעיר, בגודל של מילימטרים, שהיה האשם. הוא התחמם מאוד מכיוון שהפך לקצר כמעט מוחלט. .

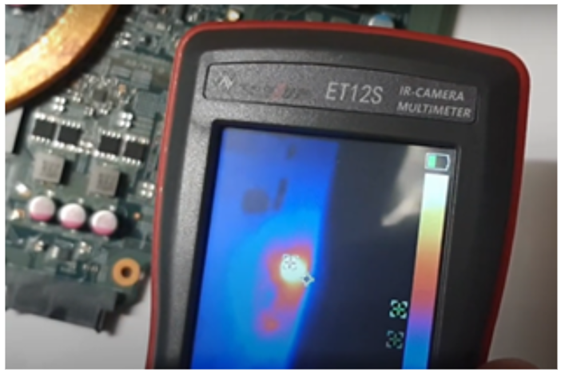

המולטימטר אישר: זה הקבל שהפך לקצר חשמלי וכך גם המצלמה זיהתה את המיקום המדויק. הנה הפושע (כתם צהוב המציין טמפרטורה גבוהה מאוד):

בהרבה מקרים הוא משמש לסינון קווי מתח ההזנה לרכיבים. לכל ספק ולכל רכיב ישנם הרבה קבלים על קווי אספקת המתח.

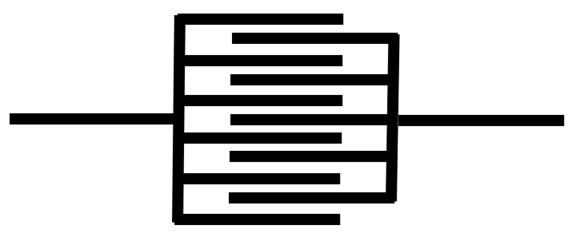

קבל קרמי הוא רכיב מצוין, קטן וזול. הוא בנוי מהרבה שכבות אבל אם הוא נסדק כתוצאה ממאמץ פיזי או בגלל שהוא מתיישן או סובל מתנאים קיצונים הוא גורם לכך שכל השכבות שלו קורסות ונוגעות אחת בשניה כך שנוצר קצר בין שני ההדקים שלו והוא כבר לא משמש כקבל אלה כחוט קצר.
